催化剂评价装置WFS-3015


  • 将催化剂装入不锈钢反应器,催化剂两端请填入一定量的石英棉,以避免催化剂小颗粒进入后段气路系统。将电热炉与反应器紧密连接,并检查三只热偶检测器是否安装到位。打开电源开关5,使设备处于带电状态,并检查流量显示仪及控温表显示是否正常。

    多图展示

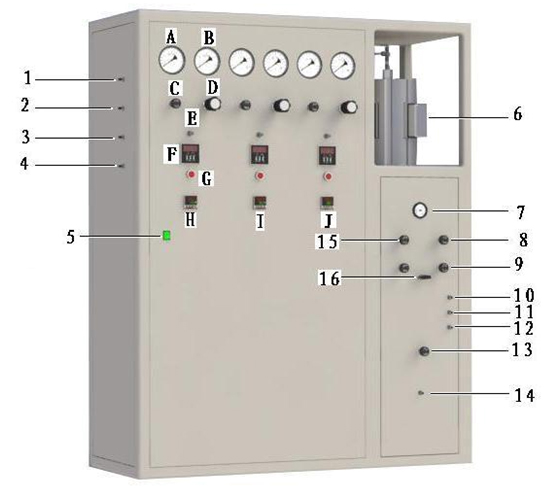

A:一号气源压力          B:一号减压后压力    C:一号气源开关

D:一号气源减压阀        E:一号流量调节阀    F:一号流量显示仪

G: 一号流量计开关        H:一段控温表


I:二段控温表       J:反应器中心温度显示表
1:一号进气口       2:二号进气口           3:三号进气口       4:进液口
5:电源开关        6:反应器加热炉         7:反应器压力表     8:粗调阀
9:细调阀          10:色谱载气入口        11:色谱载气出口    12:排空口
13:放液阀         14:放液口              15:反应器开关阀    16:六通进样阀
